KIEGÉSZÍTŐK > VASÚTI JELZŐTÁBLÁK > F1 KÉSZLET

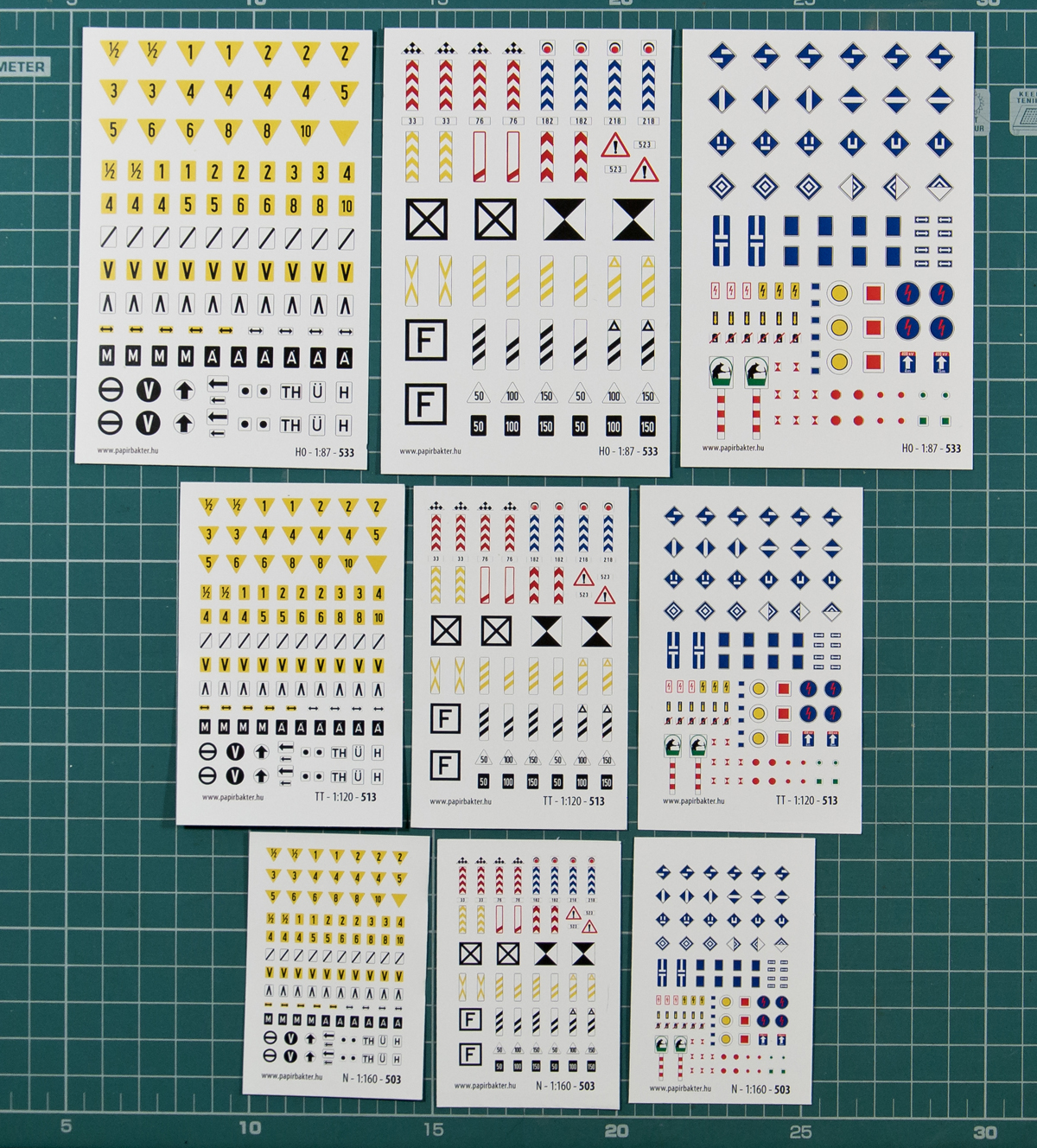

Kivágható vasúti F1 jelzőtábla készlet. Az eredetivel azonos jelzésképpel, az ide vonatkozó szabványok alapján, nagyon pontos méretekkel készült. A profi nyomdai kivitelezésnek, és a vektorgrafikának köszönhetően a nyomat tűéles.

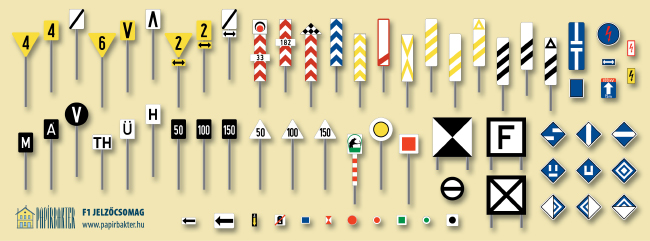

A csomag 90 fajta, összesen 276 (a 0 méretarányú 293) darab táblát tartalmaz. Tartalmazza a régi és az új "lassan bejárandó pályarész eleje, vége" táblákat is. A táblák hátulja fém szürke. Kézzel kell kivágni, nem öntapadós!

Elérhető méretarányok:

Oszlopként a rugalmas, de állékony Evergreen sztirolszálakat ajánlom. A szálak fehér színben, 18 centi hosszal kaphatóak.

Továbbá az Albion Alloys alumíniumcsöveit is ajánlom. Drágább mint a sztirol, de mivel az anyaga megegyezik az eredetivel (alumínium), és a cső keresztmetszet miatt rendkívűl élethű táblaoszlop készíthető belőle.

Oszlop méretezési segédlet:

Az állandó és a hordozható jelzőtáblák tartóoszlopa 50 mm vastag horganyzott acélcső.
A tartóoszlopok hossza a rászerelendő tábla méretétől és számától függ. Ezek szerint az
oszlophosszak lehetnek:

• állandó jelzőtáblák 3000-3500 mm,
• hordozható jelzőtáblák 2200-2300 mm,
• szelvénytáblák 1200-1300 mm.

0 méret
hossz: 3500 mm/45 = 77,77 mm ~ 80 mm
hossz: 3000 mm/45 = 66,66 mm ~ 67 mm
hossz: 2300 mm/45 = 51,11 mm ~ 50 mm
hossz: 1300 mm/45 = 28,88 mm ~ 30 mm
vastagság: 1 mm

Evergreen 500211, Evergreen 500221

H0 méret
hossz: 3500 mm/87 = 40,23 mm ~ 40 mm
hossz: 3000 mm/87 = 34,48 mm ~ 35 mm
hossz: 2300 mm/87 = 26,43 mm ~ 27 mm
hossz: 1300 mm/87 = 14,94 mm ~ 15 mm
vastagság: 0,6 mm

Evergreen 500218, Evergreen 500219

TT méret
hossz: 3500 mm/120 = 29,16 mm ~ 30 mm
hossz: 3000 mm/120 = 25,00 mm ~ 25 mm
hossz: 2300 mm/120 = 19,16 mm ~ 20 mm
hossz: 1300 mm/120 = 10,83 mm ~ 11 mm

vastagság: 0,4 mm

Evergreen 500218

N méret
hossz: 3500 mm/160 = 21,88 mm ~ 22 mm
hossz: 3000 mm/160 = 18,75 mm ~ 19 mm
hossz: 2300 mm/160 = 14,38 mm ~ 15 mm
hossz: 1300 mm/160 = 8,13 mm ~ 8 mm
vastagság: 0,3 mm

Evergreen 500218
